Líquidos penetrantes, partículas magnéticas, ultrasonido o termografía: cada método detecta un tipo distinto de discontinuidad. Guía práctica para no pagar por un ensayo que no encuentra lo que busca.
Equipo de Ingeniería Eccosis4 min de lectura
Un ensayo no destructivo mal elegido produce el peor resultado posible: un informe que dice "sin hallazgos" sobre una pieza que sí tiene un defecto. El método no falló; simplemente no era capaz de ver ese tipo de discontinuidad.
Elegir bien exige responder dos preguntas antes de contratar: qué tipo de defecto se busca y dónde se espera que esté.

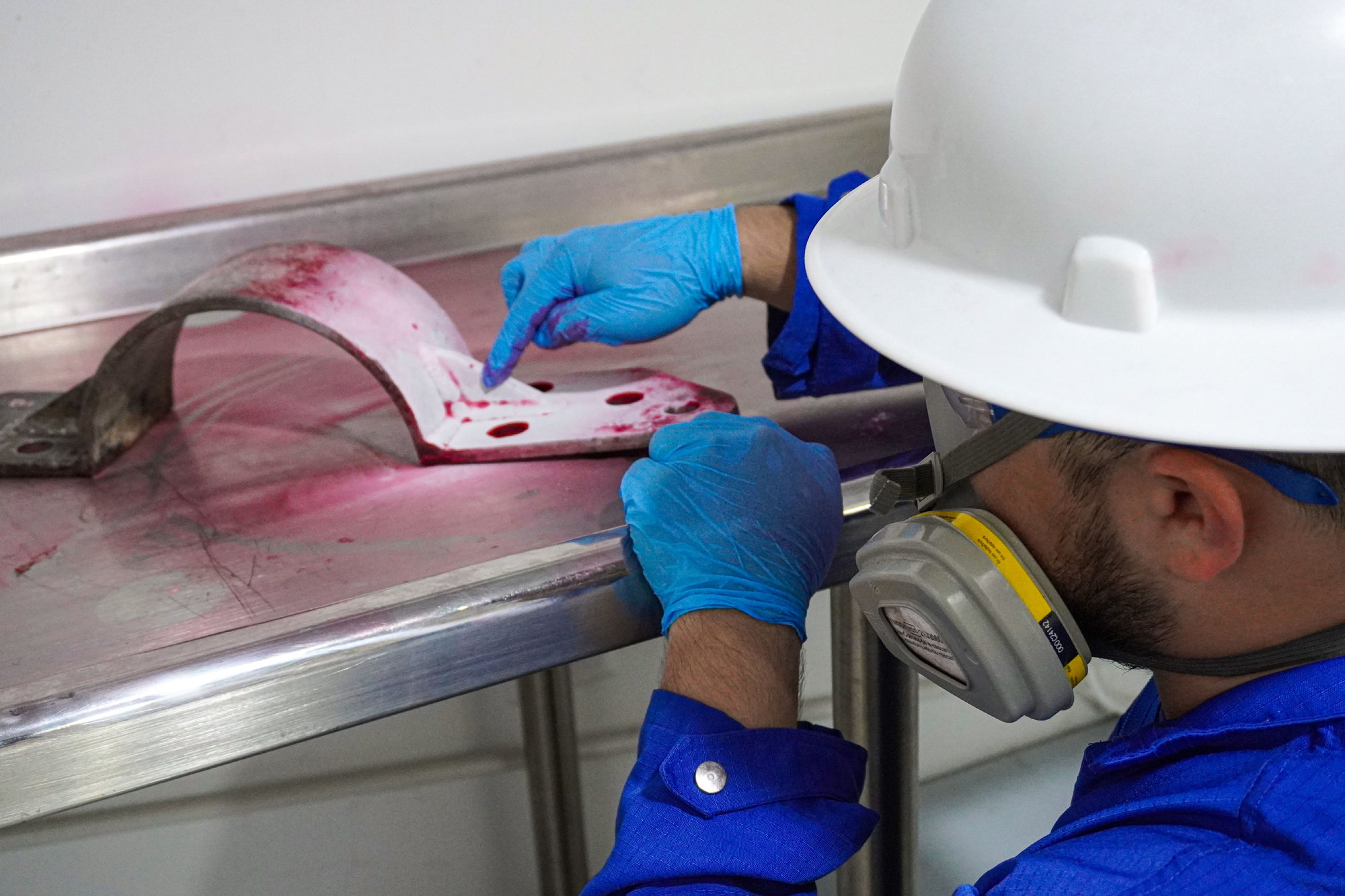

Detectan discontinuidades abiertas a la superficie: fisuras, poros, pliegues. Funcionan sobre cualquier material no poroso, incluidos los no ferromagnéticos como el acero inoxidable austenítico y el aluminio.
No detectan nada bajo la superficie. Si el defecto no aflora, el penetrante no entra.
Requieren limpieza previa rigurosa. Un recubrimiento, un residuo de grasa o un granallado que cierre la boca de la fisura invalida el ensayo.
Detectan discontinuidades superficiales y ligeramente subsuperficiales —típicamente hasta unos pocos milímetros— en materiales ferromagnéticos.
Son más rápidas que los penetrantes y toleran mejor superficies imperfectas. Su limitación es el material: no aplican en aceros inoxidables austeníticos, aluminio, cobre ni titanio.
La variante con partículas fluorescentes examinada bajo luz ultravioleta aumenta de forma significativa la sensibilidad de detección, y es la indicada cuando el criterio de aceptación es exigente.
Es el único de los métodos de superficie que explora el volumen de la pieza.
Es el método de elección para inspección volumétrica de soldaduras, detección de laminaciones y control de espesores.
No busca discontinuidades geométricas sino anomalías térmicas: conexiones eléctricas con resistencia elevada, aislamientos degradados, obstrucciones en líneas de proceso, fugas.
Es un método de inspección en operación: la pieza debe estar bajo carga para que la anomalía se manifieste. Su ventaja es que no requiere detener el equipo ni contacto físico.
Es la base de todo programa de inspección y el método más subestimado. Ejecutada por personal competente y con criterios de aceptación definidos, detecta desalineamientos, socavaciones, sobremontas, salpicaduras y corrosión antes de que cualquier otro ensayo se justifique.
| Si necesita detectar… | En material… | Use |
|---|---|---|
| Fisuras superficiales | Cualquiera no poroso | Líquidos penetrantes |
| Fisuras superficiales y subsuperficiales | Ferromagnético | Partículas magnéticas |
| Defectos internos en soldadura | Cualquiera | Ultrasonido Scan A / B |
| Pérdida de espesor por corrosión | Metálico | Ultrasonido Scan A |
| Puntos calientes en operación | Equipos energizados | Termografía |
| Geometría y acabado de soldadura | Cualquiera | Inspección visual |
El método correcto no basta. Un ensayo es válido cuando se cumplen tres condiciones:
Personal certificado. La interpretación de una indicación exige criterio formado. Verifique el nivel de certificación del inspector para el método específico contratado.
Criterios de aceptación declarados. Un informe que reporta indicaciones sin contrastarlas contra un criterio no permite decidir. El criterio debe estar definido antes de ejecutar el ensayo, no después de ver el resultado.
Preparación adecuada de la superficie. Es la causa más común de falsos negativos. La limpieza previa no es un trámite: en penetrantes y partículas, determina directamente si el defecto es detectable.
Al recibir un informe de ensayos no destructivos, verifique que incluya:
Si falta cualquiera de estos siete puntos, el informe describe una actividad, no un resultado técnico.
